| Entrada de detección | Voltaje 230/400VAC ± 10% monofásico, trifásico opcional frecuencia 50/60Hz |
| Regulacion de voltaje | <±0,5%, durante los cambios de motor <4%时 |
| Rango de ajuste de voltaje | No menos del 95% -105% del voltaje nominal |
| Tasa de regulación de voltaje en estado estacionario | ±0,5% |

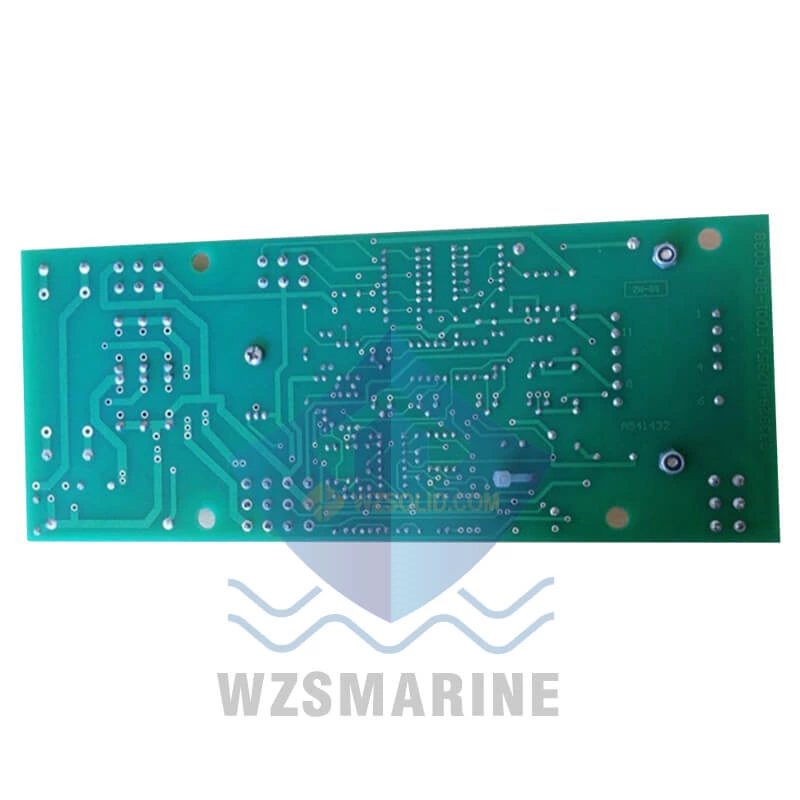

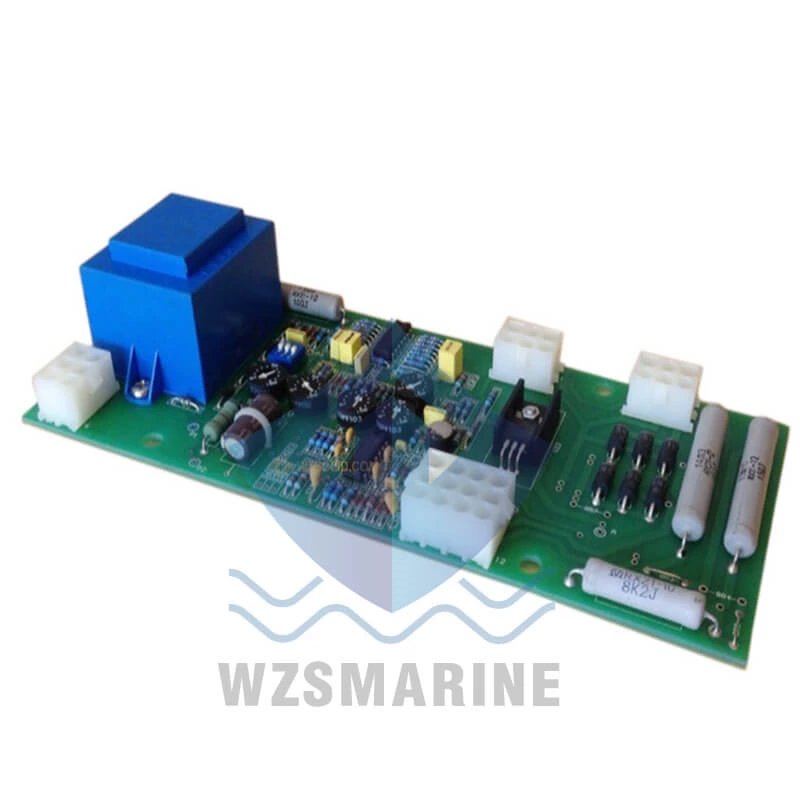

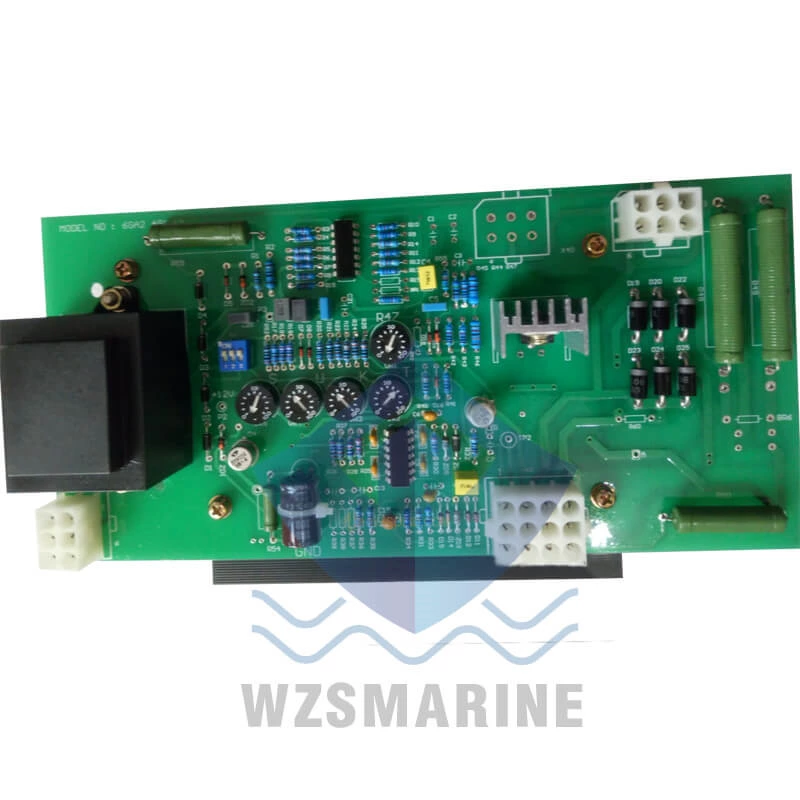

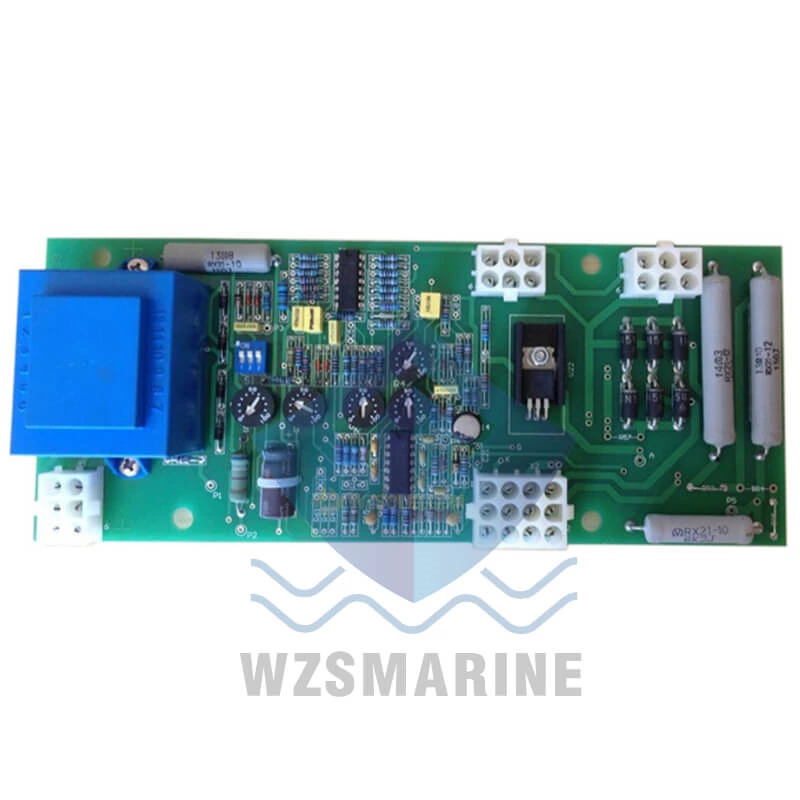

Instrucciones para usar el generador AVR 1FC6 (6GA2-491-1A)
Método de cableado:
Toma de entrada de voltaje X1: X1/1-X1/3 400V/50HZ o X1/3-X1/5 230V/50HZ
Toma externa X2: Potenciómetro de ajuste de voltaje externo X2/1-X2/3 (4,7 K)
Interfaz de acceso de corriente diferencial X2/5, X2/9 (0,4-0,6 A)
Interfaz de entrada de energía del reactor X2/7, X2/10, X2/11
X2/12 (+), X2/4 (-) Interfaz de salida de excitación CC (sin expansión de potencia)
Zócalo de expansión de potencia X3 Zócalo de controlador de tipo especial X40
Uso y ajuste:
El interruptor "S1/1" S1/2 "S1/3" está inicialmente en la posición "ON". Cuando se utiliza el potenciómetro externo, "S1/3" se abre a la posición "OFF". Nota: ¡Está estrictamente prohibido abrir "S1/1" cuando está cargado S1/2!
• Potenciómetro de regulación del diferencial "S": el ajuste del diferencial derecho aumenta y se pone a 0 cuando la máquina está en funcionamiento. Método de ajuste para funcionamiento en paralelo: cuando el factor de potencia aparente es 1, el voltaje del generador no disminuye; Cuando el factor de potencia es 0, el voltaje del generador disminuye un 6%; Cuando el factor de potencia es 0,8, la tensión del generador disminuye correspondientemente un 3,6%.
• Potenciómetro de ajuste de voltaje interno "U": el voltaje de rotación directa se establece alto, el voltaje de rotación inversa se establece bajo y el valor inicial es aproximadamente 20%.
• Potenciómetro de control de ganancia "K": ajuste la estabilidad, gire en sentido antihorario a la posición del 25% y el sistema de control tiende a ser estable, con el valor inicial en la posición del 50%; Un aumento en la ganancia derecha puede causar inestabilidad de voltaje.
• Potenciómetro de control de tiempo dinámico "T": ajusta el tiempo de reacción, es decir, rendimiento de estabilidad dinámica, respuesta lenta al girar en el sentido de las agujas del reloj, respuesta rápida al girar en el sentido contrario a las agujas del reloj. Al 50% del valor inicial. Reaccionar demasiado rápido puede causar fluctuaciones de voltaje significativas.
• Potenciómetro de perturbación "R47": ajusta la señal de desviación de retroalimentación para mejorar el rendimiento dinámico, y el valor inicial es la posición 0%.
• Cortocircuito BR1, la desconexión puede reducir la ganancia en un 25%, el potenciómetro K gira a 0 y el voltaje aún es inestable
