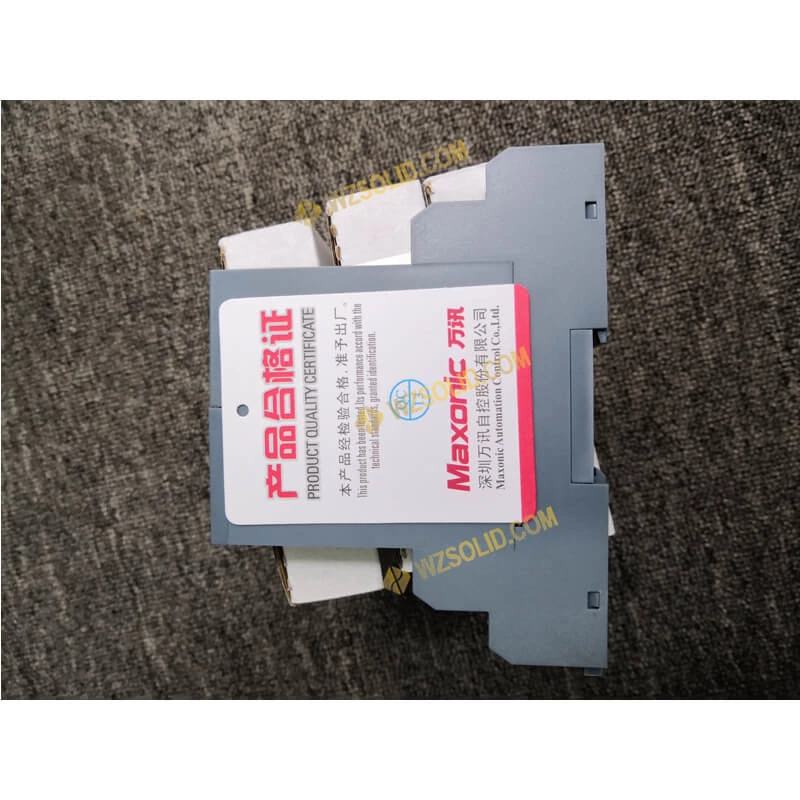

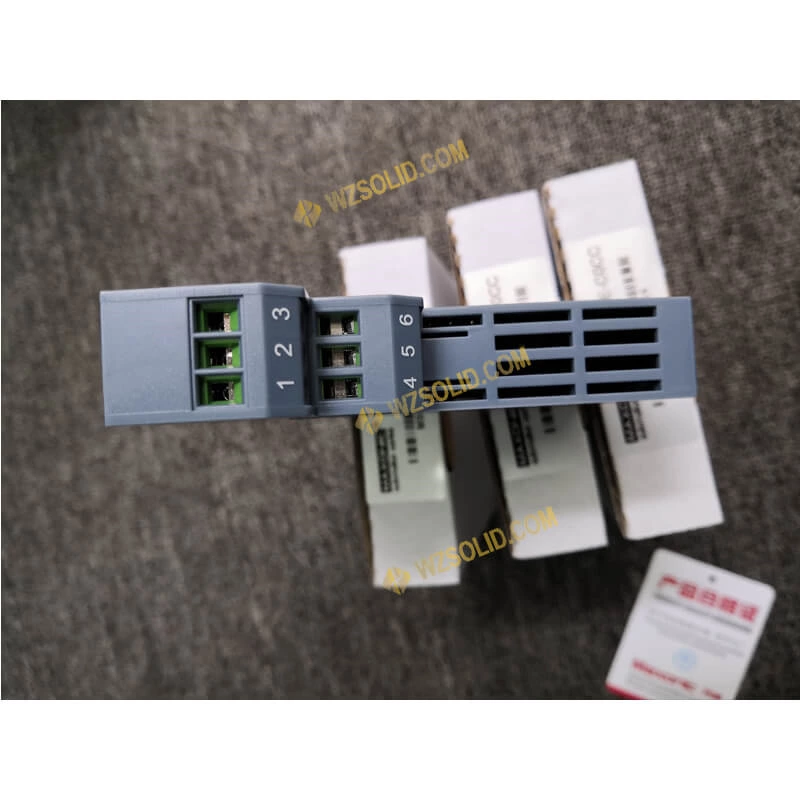

Aislador de distribución
Este producto es compatible con dos modos de distribución y aislamiento de energía: alimentación
El modo de distribución, que proporciona energía de trabajo al transmisor de 2 cables en el sitio, toma muestras del
Salida de señal de corriente de 2 cables por parte del transmisor y la convierte en salida de señal de corriente de 4 cables
después del procesamiento de aislamiento; En modo de aislamiento, se adopta la señal de corriente de 4 hilos y la corriente de 4 hilos
La señal se emite a través del aislamiento. El modo de entrada se puede configurar a través del interruptor de palanca incorporado
en la parte superior del producto. Opcional: 1 en 1 salida, 1 en 2 salidas, 2 en 2 salidas.
Indicadores técnicos
Fuente de alimentación de trabajo: 24 VCC ± 10%
Consumo de energía: ≤ 1,2 W (1 entrada y 1 salida); ≤ 1,8 W (1 entrada y 2 salidas); ≤ 2,4 W (2 entradas y 2 salidas)
Señal de entrada:
Modo de distribución de energía, sistema de 2 cables, 4 ~ 20 mA
Modo de aislamiento, sistema de 4 hilos, 4 ~ 20 mA
Voltaje de distribución: modo de distribución, 19 ~ 26V
Protección de distribución: corriente máxima de cortocircuito, 40 mA; Tensión máxima de circuito abierto, 26 V.
Impedancia de entrada: modo de aislamiento, ≤ 200 Ω
Señal de salida: sistema de 4 cables, 4 ~ 20 mA
Carga de salida: 0 ~ 350 Ω
Precisión de conversión: ± 0,1% FS
Deriva de temperatura: ± 0,01% FS / ℃
Fuerza de aislamiento: entrada/salida, ≥ 2000vac (1min); Entrada/alimentación, ≥ 2000vac
(1 minuto); Salida/alimentación, ≥ 1000VAC (1min)
Resistencia de aislamiento: entrada/salida/potencia
